S200C312O
Sähkönumero: 4608106
Tuoteryhmät: Olakepylväät
Tuotenumero: S200C312O
Tehometin olakepylväät
Tehometin olakepylväät valmistetaan korkealuokkaisesta matalapiiteräksestä käyttäen olakeliitoksissa ympäristöystävällistä kylmämuovaustekniikkaa. Tämä takaa liitosten samankeskisyyden eri putkikokojen välillä, sekä kuormittaa vähän ympäristöä työmenetelmän alhaisen energiankulutuksen ansiosta.
Tuotteiden mitoitus: standardi SFS-EN 40-3-3
Tuotteiden valmistus: standardi SFS-EN 40-5
Raaka-aine: alapiialueen teräs (Si + P ≤ 0,04 %)
Sinkitys: kansainvälinen standardi SFS-EN ISO 1461, kerrospaksuus tyypillisesti <90 μm.
Olakepylväiden valaisinsovite: halkaisija 60 mm ja pituus 100 mm.
Varren kiinnitys: pylvään päässä (ei suorat olakepylväät) on kaksi 3×120º jaolla olevaa ruuvisarjaa olakevarren helppoon ja luotettavaan kiinnittämiseen.
Lataa tuotekortti Jaa linkki sähköpostiin Ilmoita virheestä
Jaa artikkeli

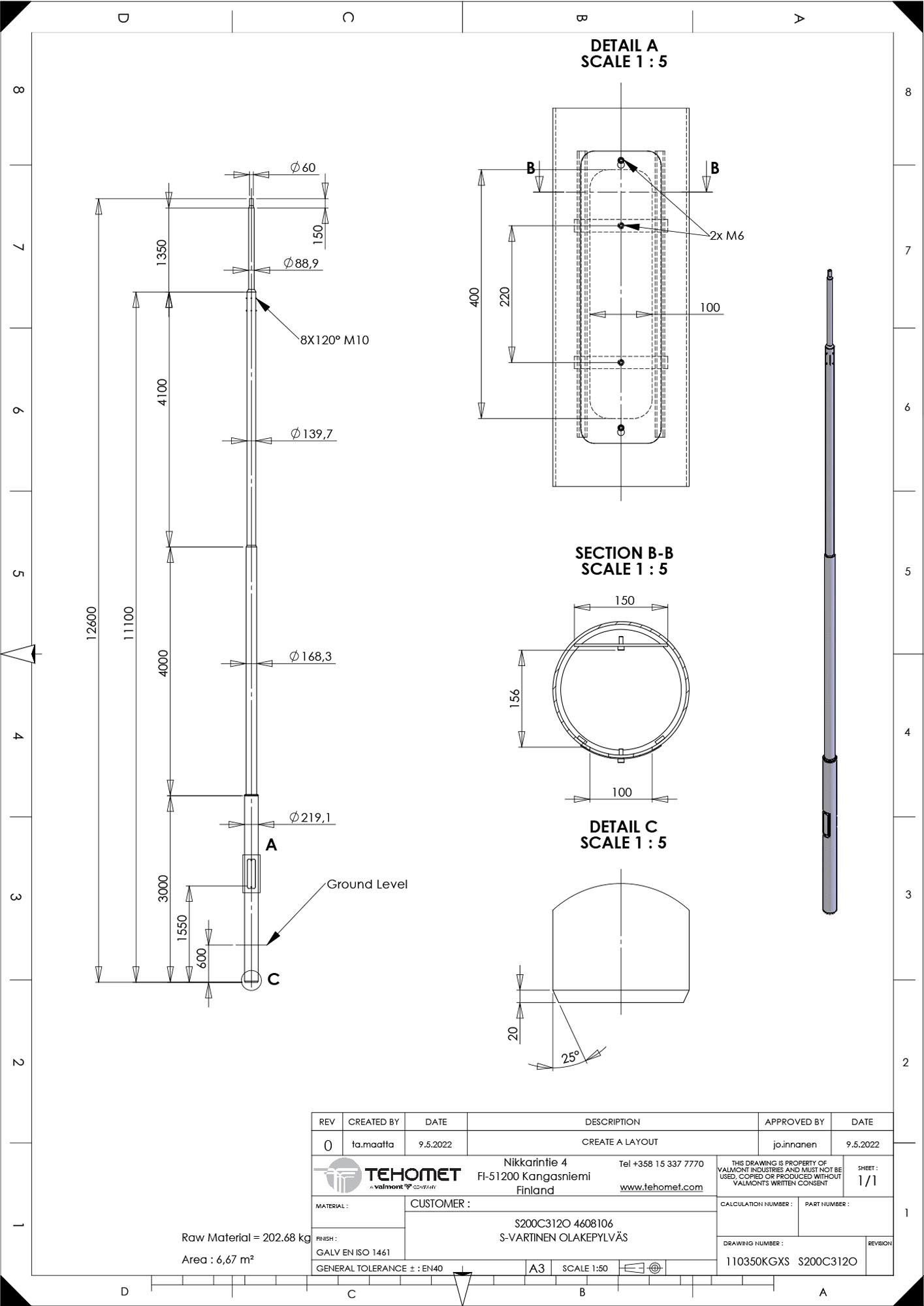

Tekniset tiedot
Paino kg
215
Materiaali
teräs
Pylväsmuoto
olake
Valaistuskorkeus m
12
Rungon latvan halkaisija ∅ mm
140
Varsi/orsityyppi
pystyvartinen
Varren ulottuma/orren leveys mm
1500
Varren halkaisija mm
89
Valaisinsovitteen halkaisija ∅ mm
60
Upotussyvyys mm
600
Jalustaan upotushalkaisija ∅ mm
-
Tyven halkaisija mm
219
Tyviputken korkeus mm
-
Kytkentäaukon leveys x korkeus mm
100x400
Kytkentäaukon sisämitta noin mm
90x160
Kytkentäaukon etäisyys maan pinnasta mm
950
Turvallisuusluokka (EN12767)
-
EN40 kapasiteetti FI (21 m/s, CAT2, class A)
1,66
Perustaminen
Perustaminen upotuksella
Upotuksella 600 mm
Suosittelemme tälle tuotteelle esimerkiksi seuraavia LujaBetonin jalustoja:
| Tuotteen tyyppi |
Sähkö- numero |
|
|---|---|---|
| Vaihtoehto 1 | RBJ-5B | 4607266 |
| Vaihtoehto 2 | RBJ-5 RST | 4607220 |
| Suojakumi pylväs+jalusta- yhdistelmälle |
360/204K | 4607407 |
Pintakäsittely
Metalliosien pintakäsittely
Metalliosat on sinkitty kansainvälisen standardin SFS-EN ISO 1461 mukaisesti (kerrospaksuus tyypillisesti <90μm).
Lue lisää Tehometin teräspylväiden sinkityksestä Teräspylväiden kuumasinkitys -sivulta.
Teräsosat voidaan maalata RAL-värien vakiosävyillä tai helposti huollettavalla ja sitkeällä Plascoat-pinnoitteella. Tehometin teräksisten valaisinpylväiden vakiovärit on esitetty Maalauspalvelu–sivulla.
